14.4“科学探究：串联和并联电路的电流”水平测试复习资料
1、单选题
1.粗细相同的两根铝导线，长度关系是L1＞L2 ， 串联接入电路后，其电流和两端电压的关系是（ ）．
A. I1＞I2 ， U1＜U2 B. I1＜I2 ， U1＞U2
C. I1=I2 ， U1＞U2 D. I1=I2 ， U1＜U2

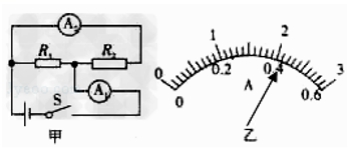

2.在图甲所示的电路中,A1的示数为1.2 A,A2的示数如图乙所示.则下列判断中正确的是
A.通过L1的电流为 0.7 A B.通过L1的电流为 1.2 A
C.通过L2的电流为 1.2 A D.通过L2的电流为 2.5 A
3.将6V 3W和6V 6W的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A.电源电压为12V时，两只灯泡均能正常发光
B.两个灯泡发光时，灯泡L2比灯泡L1亮一些
C.灯泡发光时，电路中允许通过的最大电流为1A
D.灯泡L1正常发光时，灯泡L2的实质功率是1.5W
4.下列有关电路及其规律的描述中，正确的是（ ）
A. 并联电路中各支路的电流都相等
B. 由欧姆定律的推导式R=
可知，导体的电阻与电压成正比与电流成反比
C. 焦耳定律确定了电热等于电流、电阻和通电时间的乘积
D. 在家庭电路中，同时用的用电器越多总电阻越小
5.某同学用如图所示的电路测一个电阻的阻值，两表的量程都选择正确，但连接时，不慎把两表的地方对调接入了电路，闭合开关后，则（ ）
A.电流表、电压表都可能被烧坏
B.电流表烧坏，电压表读数为零
C.电流表有读数，电压表读数为零
D.电流表读数几乎为零，电压表有读数
6.如图所示，电源电压维持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）
A. 电压表V1的示数增大，电压表V2的示数减小 B. 电阻R1和R2消耗的功率的变化量肯定相等
C. 电压表V1减小的示数等于V2增大的示数 D. 电压表V1减小的示数小于V2增大的示数
7.在如图甲所示电路中，闭合开关后，两个电流表指针偏转均如图乙所示．则电阻R1与R2的电流分别是（ ）
A. 2.1A，0.42A
B. 1.68A，0.42A C. 2.1A，1.68A D. 1.78A，0.42A
8.如图所示电路，合上开关时小灯泡正常发光．若将电压表和电流表的地方互换，则合上开关后的现象应当是
A. 灯泡发光 B. 电流表有示数 C. 电流表被烧坏 D. 电压表有示数
9.在如图所示的电路图中，电表连接正确的是（ ）
A.
B.
C.
D.
10.如图所示，电表用正确的电路是（ ）
A.
B.
C.
D.
11.如图所示，是国内某环保设施测试仪器，大家选取仪器上的三盏指示灯，电路图如图所示，已知通过L1和L2的电流分别为4mA和10mA，则通过L3的电流可能是（）
A. 4mA B. 6mA C. 10mA D. 12mA
12.有关电路中的电流正确的是（ ）
A. 电流从正极流出时最大，回到负极时最小 B. 自由电子从电源正极流出，经过用电器回到负极
C. 在并联电路中，干路上的电流比任一支路上的电流都大 D. 在串联电路中，流过用电器的电流比流过导线的电流大
13.图所示电路中能正确测出灯L1的电流的是（ ）
A.
B.
C.
D.
14.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽视灯丝电阻变化），在不损毁电路元件的状况下，下列判断正确的是 （ ）
A. 电路中电流变化的范围是0.18A～0.5A B. 滑动变阻器阻值变化的范围是2.5Ω～10Ω
C. 灯泡的最小功率是0.162W
D. 该电路的最大功率是2.25W
15.连接如图所示电路，研究串联电路中电流的特征．实验时电流表甲和乙的示数分别为0.18安和0.16安，导致两个电流表示数不一样的缘由可能是（ ）
A. 电流表的原故 B. 灯泡L1和L2的电阻不同 C. 导线有电阻 D. 灯泡L1和L2在电路中的地方
2、填空题
16.如图所示，假如要使灯L1、L2串联，则应闭合开关________，断开开关________，假如电流表的示数为0.25A，则通过L1的电流为________ A，通过L2的电流为________A；假如要使灯L1、L2构成并联，则应闭合开关________，断开开关________，假如电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为________A。
17.如图，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________（选填“电源”、“L1或“L2）的电流，a电流表的读数应为________安，b电流表的读数应为________安。
18.物理学中规定________ 定向移动的方向为电流方向。
19.用电流表测量电流，被测电流的大小不可以超越电流表的________ （选填“分度值”或“量程”）；待测电流的范围未知时，一般先试用________．
20.如图所示，两段导体A、B的材料、长度相同，横截面积大小不等，则RA________RB；在两段导体中电流大小分别为IA、IB ， 则IA________IB；两段导体两端的电压分别为UA、UB ， 则UA________UB（填“=”、“＞”、“＜”）
21.实验室备有下列器材：
A．待测定值电阻Rx：阻值在49～52Ω之间
B．滑动变阻器：最大阻值如图甲
C．滑动变阻器：最大阻值如图乙
D．定值电阻R0：阻值20Ω
E．电压表V：测量范围0～3V
F．电源E：电源电压恒为4.5V
G．单刀双掷开关（双向开关）S及导线若干
为了较精准地测出待测电阻Rx的电阻，小明设计了图丙所示的电路．
（1）在小明设计的电路中，滑动变阻器应选________ （填器材前面的序号字母）．
（2）小明在实验中的主要操作步骤及记录的数据是：
Ⅰ．将开关S掷向1，由________ （填“a至b”或“b至a”）移动滑动变阻器的滑片P至某一地方，读出V表的示数为2.5V；
Ⅱ．维持滑动变阻器滑片P的地方不变，将开关S掷向2，读出V表的示数为1.5V．
依据小明的测量数据可以得到待测电阻的阻值Rx=________ Ω．
22.测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程做合适，这个时候它的分度值为________安．
23.小余和小乐为了探究并联电路中电流的关系，他们设计的电路如图甲所示．实验器材如下：规格不一样的灯泡各一只、电压可调节的学生电源1个、电流表1个、开关1个、导线若干．
（1）在连接电路的过程中，开关应该处于________ 状况．
（2）电流表校正好后，用此电流表试触时，小余发现电流表的指针偏转如图乙所示，依据你的剖析，缘由是________ ．
（3）他们改进后，把电流表分别接入到电路中的 A、B、C 处，测出的电流如下表：
实验次数 | A 处的电流 IA/A | B 处的电流 IB/A | C 处的电流 IC/A |
1 | 0.14 | 0.28 | 0.42 |
2 | 0.16 | 0.32 | 0.48 |
3[ | 0.18 | 0.36 | 0.54 |
通过对上面数据的剖析，可以得出的结论是：在并联电路中，________ ；在实验中可以通过改变________ 来改变 A、B、C处电流的大小，从而进行多次实验，如此做的目的是________ ．
24.两个电子元件A和B串联后接入电路，流过元件的电流与其两端电压关系如图所示，当流过元件A的电流为0.4A时，元件A，B两端电压之比为________，A、B两元件消耗的总功率为________W．
25.电路元件A和B中的电流与两端电压的关系如图所示，由图可知，A的电阻是________Ω.若将A、B并联后接在电压为2V的电源两端，干路中的电流是________ A.
3、实验探究题
26.小强借助图甲所示电路图探究“并联电路中电流的规律”．
（1）连接实验电路的过程中开关应________．
（2）连接好电路后，闭合开关，发现电流表指针反向偏转，出现这样的情况是什么原因可能是________.
（3）小强连接了如乙图所示的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流，电流表的示数如图丙所示，电流表的示数为________A．
（4）小强为了测量B处的电流，将乙图中导线1的右端从b处拿下，连接在a处，你觉得他如此________（选填“能”或“不可以”）顺利测出B处的电流.
（5）根据正确的办法实验结束后，小强记录A、B、C各点的电流值如表所示，得出了结论：并联电路各支路电流相等
A点电流IA/A | B点电流IB/A | C点电流IC/A |
0.3 | 0.3 | 0.6 |
请你对上述结论进行评价并提出建议建议：________.
27.某同学为了探究并联电路中干路的电流与各支路电流之间的关系，设计电路如图所示．
（1）请完成电路连接．当闭合开关时，该同学发现电流表A1指针向“0”刻线左侧偏转，则问题缘由可能是________．
（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超越了右侧最大刻度值，他可以采取的手段是________．
（3）排除所有问题后，该同学分别记下电流表A、A1、A2的示数，然后换上另外两个灯泡，第三记下三个电流表的示数，两次记录的数据如下表：
依据上表的数据剖析，可得出的结论是：________．
28.在探究“影响电磁铁磁性强弱的原因”实验中，实验室筹备的器材有：电源、开关、滑动变阻器、两根一模一样的铁钉、表面绝缘的铜线、大头针若干．小明借助上述器材，制成浅易电磁铁甲、乙，并设计了如图所示的电路．
（1）实验中通过察看电磁铁________的不同，可以判断电磁铁的磁性强弱不同．
（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“降低”），说明电流越________，电磁铁磁性越强．
（3）依据图示的情境可知，________（填“甲”或“乙”）的磁性强，说明电流肯定时，________，电磁铁磁性越强．
4、综合题
29.如图所示，用电流表测电流．
（1）若将线头M、N都接到电流表的“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是________的电流，大小是________A．
（2）将线头M与电流表的________接线柱相接、N与电流表的________接线柱相接时，电流表的示数最大．若此时电流表的示数如图丙所示，则通过灯L1、L2的电流分别是多少________？
30.如图所示是用电流表测量电流的电路，请按需要回答：
（1）在连接电路时，开关应________（选填“断开”或“闭合”）；
（2）图甲中电流表测量的是通过灯泡________的电流；
（3）假如电流表示数如图乙所示，则电流表测出的电流是________A；
（4）假如要用电流表测量干路中的电流，且只允许改动一根导线的一个接头，应将导线________的一端从________接线柱上改接到________接线柱上．（填“a”“b”“c”“+”“0.6”或“3”）
